GC-3001B1 Пульт на 1 абонента с транзитным каналом (врезной)

GC-3001B1 Пульт на 1 абонента с транзитным каналом (врезной)

Пульт GC-3001B1 устанавливается в машинном помещении или на посадочном этаже. Предназначен для организации громкоговорящей связи с абонентским переговорным устройством, установленным в кабине лифта.

Пульт GC-3001B1 может работать в двух режимах:

1. «рабочий» режим;
2. «дежурный» режим

• «Рабочий» режим используется, как правило, при проведении регламентных и ремонтных работ. В этом режиме осуществляется связь машинного отделения с кабиной лифта, без сохранения связи кабины лифта с диспетчером.
• «Дежурный» режим является основным режимом работы. В этом режиме абонентское устройство кабины лифта через пульт GC-3001B1 подсоединено непосредственно на диспетчерский пульт, и при вызове из кабины лифта сигнал проходит напрямую на диспетчерский пульт и обратно.

Для связи машинного помещения с диспетчерским пультом в машинном отделении устанавливается переговорное устройство громкой связи GC-2001W3 или GC-2001P4. Для реализации экстренной связи аварийных и пожарных служб с кабиной лифта, минуя диспетчерскую, пульт GC-3001B1 устанавливается на посадочном этаже.

После нажатия на кнопку вызова абонента на пульте абонентское устройство в кабине лифта отключается от диспетчерского пульта и переключается на работу с пультом GC-3001B1. На пульте загорается светодиодный индикатор и звучит тональный сигнал вызова. На абонентском устройстве также прозвучит сигнал вызова. По окончании вызывного сигнала можно проводить переговоры в течение 10 минут, после чего пульт автоматически выключается, а абонентское устройство переключается обратно на диспетчерский пульт. Для продолжения переговоров следует снова нажать на пульте кнопку вызова абонента.

Переключение выполняется посредством релейной коммутации на пульте GC-3001B1 двух двухпроводных линий – абонентской и соединительной. Отключение абонента после окончания разговора происходит нажатием кнопки вызова абонента. При этом индикатор на пульте погаснет.

Пульт изготовлен в металлическом вандалозащищенном корпусе и предназначен для врезного крепления.

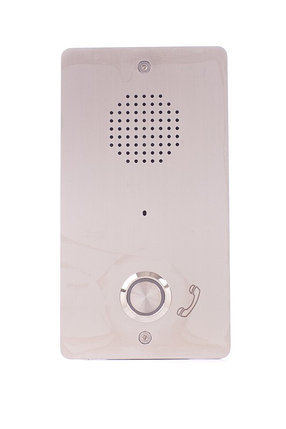

На лицевой стороне пульта находятся кнопка вызова абонента, светодиодный индикатор включения пульта, динамик и встроенный микрофон. На задней стороне расположен подстроечный резистор, с помощью которого можно отрегулировать чувствительность микрофона, и выход 6-ти проводного кабеля для подключения.

Для питания пульта GC-3001B1 используется блок питания 12В.

Пульт GC-3001B1 обеспечивает:

• посылку тонального вызова на абонентские устройства;
• прием вызова от абонентского устройства;
• световую и звуковую индикацию вызова;
• подключение двухпроводной соединительной линии к диспетчерским пультам GC-3006DG, серии GC-1036F и коммутационным платформам GC-1420;
• коммутацию абонентской и соединительной линий;
• подключение абонентских устройств по выбору в любом наборе (серии GC-2001).
• На данное оборудование установлена гарантия 60 месяцев со дня продажи.

Основные характеристики:

• режим громкой полудуплексной связи;
• максимальное кол-во подключаемых абонентских устройств -1;
• напряжение питания от адаптера 12В,0,35А;
• максимальное удаление абонентских устройств громкой связи – 1000м
• при монтаже кабелем UTP2х0,5 5кат,
• сопротивление жилы 96 Ом/км;
• максимальное удаление от пульта – 1000 м;
• уровень звука – не менее 47 Дб;
• выходная мощность в громкоговорящем режиме не более 500 мВт;
• антивандальный металлический корпус;
• врезное крепление;
• режим работы от -30° до +45°С
• габариты – 153х82х50 мм; вес – 0,25 кг.
